JakiśBelka H ASTM A36tabela rozmiarów to znormalizowana tabela referencyjna, która zawiera listę wymiarów, ciężaru i właściwości konstrukcyjnych belek stalowych w kształcie litery H- (szeroki kołnierz) wyprodukowanych zgodnie ze specyfikacją ASTM A36/A36M.

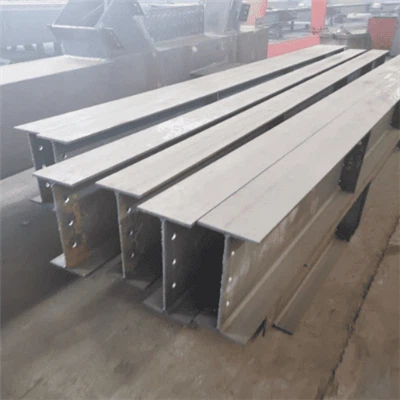

Belka H ASTM A36
Jest to niezbędne narzędzie dla inżynierów, producentów i kierowników projektów, umożliwiające szybki wybór odpowiedniego rozmiaru belki w oparciu o wymagania dotyczące obciążenia, projekt konstrukcyjny i efektywność kosztową.
W przypadku każdego projektu budowlanego lub konstrukcji stalowej zrozumienie tabeli rozmiarów belek ASTM A36 H zapewnia dokładny dobór materiałów, bezpieczeństwo konstrukcyjne i optymalną wydajność.
Zrozumienie belki H ASTM A36
Przed zapoznaniem się z tabelą rozmiarów ważne jest zrozumienie samego materiału.
Belka ASTM A36 H to-walcowana na gorąco sekcja konstrukcyjna ze stali, wykonana ze stali niskowęglowej-. Jest szeroko stosowany ze względu na:
- Umiarkowana siła
- Doskonała spawalność
- Dobra obrabialność
- Opłacalność-
Dzięki temu idealnie nadaje się do ogólnych zastosowań konstrukcyjnych, gdzie-nie jest wymagana bardzo wysoka wytrzymałość.
Jakie informacje zawiera tabela rozmiarów belek ASTM A36 H?
Typowa tabela rozmiarów belek ASTM A36 H podaje zarówno wymiary geometryczne, jak i właściwości mechaniczne/przekrój.
1. Oznaczenie sekcji
Przykład: W24 × 104
- W=Belka z szeroką półką
- 24=Głębokość nominalna (cale)
- 104=Waga na stopę (funty/stopę)
Oznaczenie to pomaga użytkownikom szybko określić rozmiar i wagę belki.
2. Kluczowe wymiary
| Parametr | Opis |
|---|---|
| Głębokość (h) | Całkowita wysokość belki |
| Szerokość kołnierza (b) | Szerokość górnego i dolnego kołnierza |
| Grubość wstęgi (tw) | Grubość przekroju pionowego |
| Grubość kołnierza (tf) | Grubość kołnierza |
Wymiary te określają geometrię i nośność-belki.
3. Właściwości przekroju
Tabela rozmiarów belek ASTM A36 H zawiera również krytyczne parametry konstrukcyjne:
| Nieruchomość | Funkcjonować |
|---|---|
| Obszar przekroju | Wskazuje objętość materiału |
| Waga (funty/stopę) | Ważne ze względu na koszty i transport |
| Moment bezwładności (Ix, Iy) | Odporność na zginanie |
| Moduł przekroju (Wx, Wy) | Wytrzymałość pod naprężeniem zginającym |
Wartości te są niezbędne do obliczeń konstrukcyjnych i projektowania inżynierskiego.
Dlaczego tabela rozmiarów belek ASTM A36 H jest ważna
1. Dokładny wybór wiązki
Inżynierowie korzystają z wykresu, aby dopasować rozmiar belki do wymagań dotyczących obciążenia, unikając niedopracowania lub przeprojektowania.
2. Większe bezpieczeństwo konstrukcyjne
Odnosząc się do takich właściwości, jak moment bezwładności i wskaźnik przekroju, projektanci zapewniają, że konstrukcja będzie w stanie bezpiecznie przenosić obciążenia.
3. Optymalizacja kosztów
Wybór prawidłowego rozmiaru z tabeli rozmiarów belek ASTM A36 H pomaga zmniejszyć:
- Odpady materiałowe
- Koszty transportu
- Całkowity budżet projektu
4. Standaryzacja i kompatybilność
- Ponieważ ASTM A36 przestrzega rygorystycznych norm, tabela rozmiarów zapewnia:
- Wymienność między dostawcami
- Zgodność z międzynarodowymi przepisami budowlanymi
ASTM A36 H Rozmiary belek
|
Oznaczenie |
Wymiary |
Parametry statyczne |
|||||||
|
Moment bezwładności |
Moduł przekroju |
||||||||
|
Cesarski |
Głębokość (cale) |
Szerokośćw (cale) |
Grubość wstęgi (cale) |
Powierzchnia przekroju (cal2) |
Waga (funty/stopę) |
Ix(cal4) |
Iy(in4) |
Szx(cal3) |
Wy(w3) |
|
(w x funtach/stopach) |
|||||||||
|
W 27 x 178 |
27.8 |
14.09 |
0.725 |
52.3 |
178 |
6990 |
555 |
502 |
78.8 |
|
W 27 x 161 |
27.6 |
14.02 |
0.660 |
47.4 |
161 |
6280 |
497 |
455 |
70.9 |
|
W 27 x 146 |
27.4 |
14 |
0.605 |
42.9 |
146 |
5630 |
443 |
411 |
63.5 |
|
W 27 x 114 |
27.3 |
10.07 |
0.570 |
33.5 |
114 |
4090 |
159 |
299 |
31.5 |
|
W 27 x 102 |
27.1 |
10.02 |
0.515 |
30.0 |
102 |
3620 |
139 |
267 |
27.8 |
|
W 27 x 94 |
26.9 |
10 |
0.490 |
27.7 |
94 |
3270 |
124 |
243 |
24.8 |
|
W 27 x 84 |
26.7 |
9.96 |
0.460 |
24.8 |
84 |
2850 |
106 |
213 |
21.2 |
|
W 24 x 162 |
25 |
13 |
0.705 |
47.7 |
162 |
5170 |
443 |
414 |
68.4 |
|
W 24 x 146 |
24.7 |
12.9 |
0.650 |
43.0 |
146 |
4580 |
391 |
371 |
60.5 |
|
W 24 x 131 |
24.5 |
12.9 |
0.605 |
38.5 |
131 |
4020 |
340 |
329 |
53.0 |
|
W 24 x 117 |
24.3 |
12.8 |
0.55 |
34.4 |
117 |
3540 |
297 |
291 |
46.5 |
|
W 24 x 104 |
24.1 |
12.75 |
0.500 |
30.6 |
104 |
3100 |
259 |
258 |
40.7 |
|
W 24 x 94 |
24.1 |
9.07 |
0.515 |
27.7 |
94 |
2700 |
109 |
222 |
24.0 |
|
W 24 x 84 |
24.1 |
9.02 |
0.470 |
24.7 |
84 |
2370 |
94.4 |
196 |
20.9 |
|
W 24 x 76 |
23.9 |
9 |
0.440 |
22.4 |
76 |
2100 |
82.5 |
176 |
18.4 |
|
W 24 x 68 |
23.7 |
8.97 |
0.415 |
20.1 |
68 |
1830 |
70.4 |
154 |
15.7 |
|
W 24 x 62 |
23.7 |
7.04 |
0.430 |
18.2 |
62 |
1550 |
34.5 |
131 |
9.8 |
|
W 24 x 55 |
23.6 |
7.01 |
0.395 |
16.2 |
55 |
1350 |
29.1 |
114 |
8.3 |
|
W 21 x 147 |
22.1 |
12.51 |
0.720 |
43.2 |
147 |
3630 |
376 |
329 |
60.1 |
|
W 21 x 132 |
21.8 |
12.44 |
0.650 |
38.8 |
132 |
3220 |
333 |
295 |
53.5 |
|
W 21 x 122 |
21.7 |
12.39 |
0.600 |
35.9 |
122 |
2960 |
305 |
273 |
49.2 |
|
W 21 x 111 |
21.5 |
12.34 |
0.550 |
32.7 |
111 |
2670 |
274 |
249 |
44.5 |
|
W 21 x 101 |
21.4 |
12.29 |
0.500 |
29.8 |
101 |
2420 |
248 |
227 |
40.3 |
|
W 21 x 93 |
21.6 |
8.42 |
0.580 |
27.3 |
93 |
2070 |
92.9 |
192 |
22.1 |
|
W 21 x 83 |
21.4 |
8.36 |
0.515 |
24.3 |
83 |
1830 |
81.4 |
171 |
19.5 |
|
W 21 x 73 |
21.2 |
8.3 |
0.455 |
21.5 |
73 |
1600 |
70.6 |
151 |
17.0 |
|
W 21 x 68 |
21.1 |
8.27 |
0.430 |
20.0 |
68 |
1480 |
64.7 |
140 |
15.7 |
|
W 21 x 62 |
21 |
8.24 |
0.400 |
18.3 |
62 |
1330 |
57.5 |
127 |
13.9 |
|
W 21 x 57 |
21.1 |
6.56 |
0.405 |
16.7 |
57 |
1170 |
30.6 |
111 |
9.4 |
|
W 21 x 50 |
20.8 |
6.53 |
0.380 |
14.7 |
50 |
984 |
24.9 |
94.5 |
7.6 |
|
W 21 x 44 |
20.7 |
6.5 |
0.350 |
13.0 |
44 |
||||
Typowe zastosowania w oparciu o wybór z tabeli rozmiarów
Korzystając z tabeli rozmiarów belek ASTM A36 H, wybiera się różne rozmiary belek do różnych zastosowań:
- Lekkie konstrukcje → Mniejsze belki (np. W21 × 44)
- Budynki-średnioobciążalne → Belki-średniej wielkości (np. W24 × 104)
- Konstrukcje ciężkie → Duże belki (np. W27 × 178)

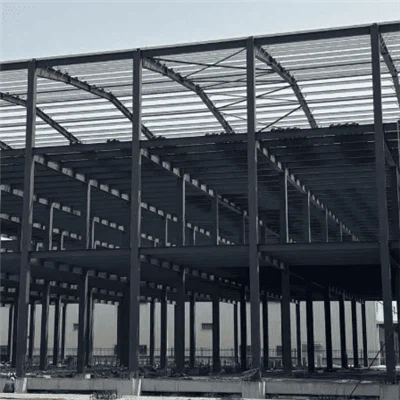

Zastosowania obejmują:
- Budowanie frameworków
- Stalowe kolumny i belki
- Mosty i platformy
- Podpory sprzętowe
Jak efektywnie czytać tabelę rozmiarów belek ASTM A36 H
Aby efektywnie korzystać z wykresu:
- Określ wymagane obciążenie i rozpiętość
- Sprawdź moment bezwładności (Ix) pod kątem wytrzymałości na zginanie
- Sprawdź moduł przekroju (Wx) pod kątem wytrzymałości
- Potwierdź wagę i wymiary pod kątem kosztów i instalacji
To podejście-krok po-kroku zapewnia optymalny wybór materiału.
Tabela rozmiarów belek ASTM A36 H to coś więcej niż tylko tabela-to najważniejsze narzędzie inżynierskie, które łączy wymagania projektowe z-rzeczywistymi parametrami konstrukcyjnymi.
- Rozumiejąc i prawidłowo korzystając z tego wykresu, możesz:
- Popraw niezawodność konstrukcji
- Optymalizuj zużycie materiałów
- Zmniejsz całkowite koszty projektu
Jako profesjonalny dostawca stali zapewniamy:
- Pełne tabele rozmiarów belek ASTM A36 H i wsparcie techniczne
- Szeroka gama serii W, HEA, HEB i rozmiarów niestandardowych
- Szybka dostawa i globalna usługa eksportu
Skontaktuj się z nami już dziś, aby uzyskać szczegółowe specyfikacje belek H ASTM A36 i konkurencyjną ofertę dla Twojego projektu!
Skontaktuj się teraz, aby otrzymać wycenę belki A36 H
1. Jaka jest różnica między belką H a belką I?
Belki H mają szersze kołnierze i grubsze środniki, co zapewnia lepszą-nośność i stabilność w porównaniu z tradycyjnymi belkami dwuteowymi.
2. Jaka jest granica plastyczności belki ASTM A36 H?
Stal ASTM A36 ma zazwyczaj minimalną granicę plastyczności 36 ksi (≈250 MPa), dzięki czemu nadaje się do ogólnych zastosowań konstrukcyjnych.
3. Jak wybrać odpowiedni rozmiar belki H?
Wybór zależy od:
Wymagania dotyczące obciążenia
Długość przęsła
Normy projektowania konstrukcji
Aby dokonać dokładnego wyboru, inżynierowie zwykle odwołują się do tabel rozmiarów belek H i tabel obciążeń.
4. Czy belki ASTM A36 H można cynkować?
Tak. Belki ASTM A36 H mogą być-cynkowane ogniowo w celu zwiększenia odporności na korozję, zwłaszcza w środowisku zewnętrznym lub wilgotnym.
5. Czy dostępne są niestandardowe rozmiary belek H?
Tak. Wielu producentów oferuje niestandardowe wymiary i specyfikacje, aby spełnić-specyficzne wymagania projektu.
